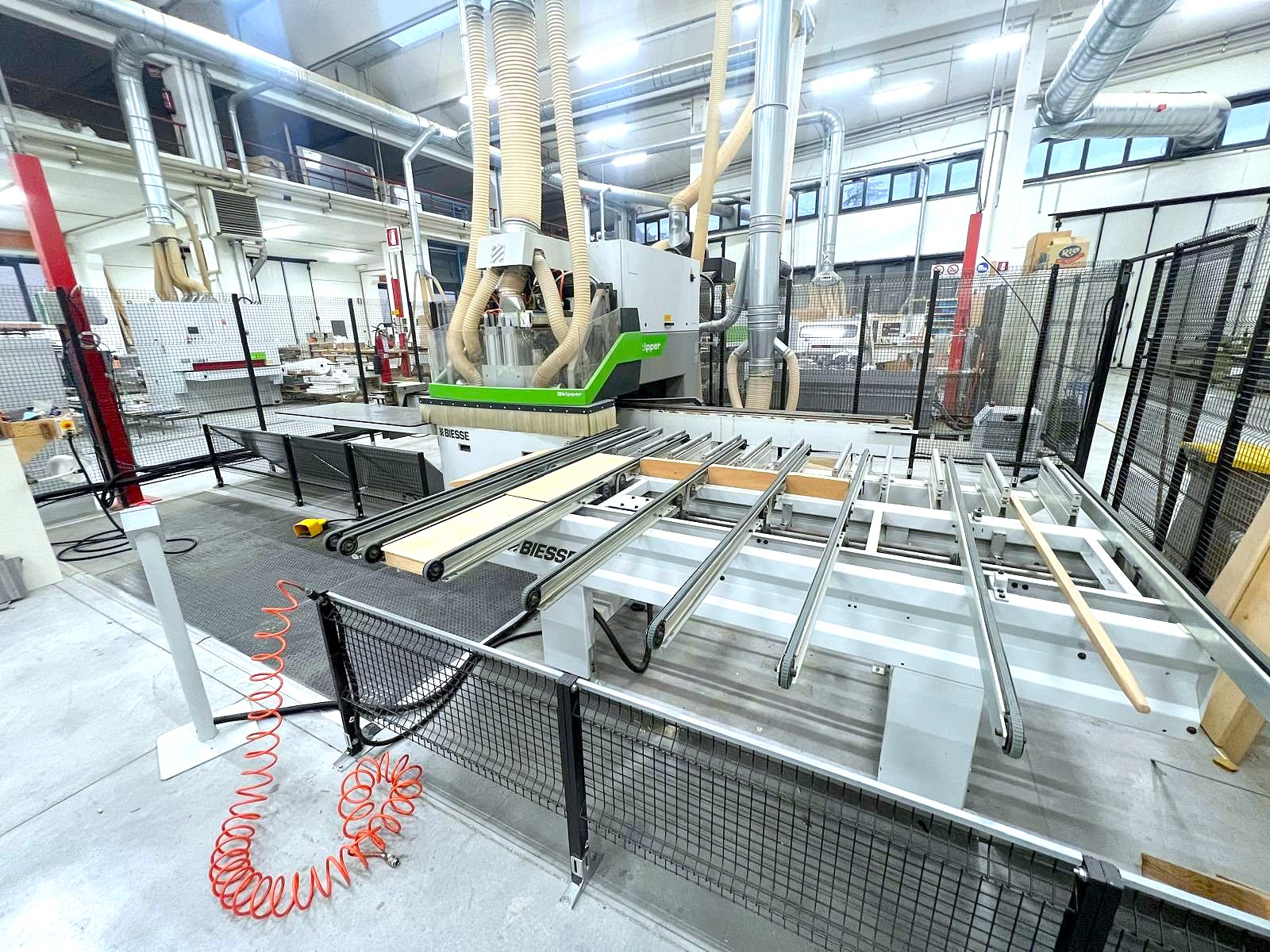

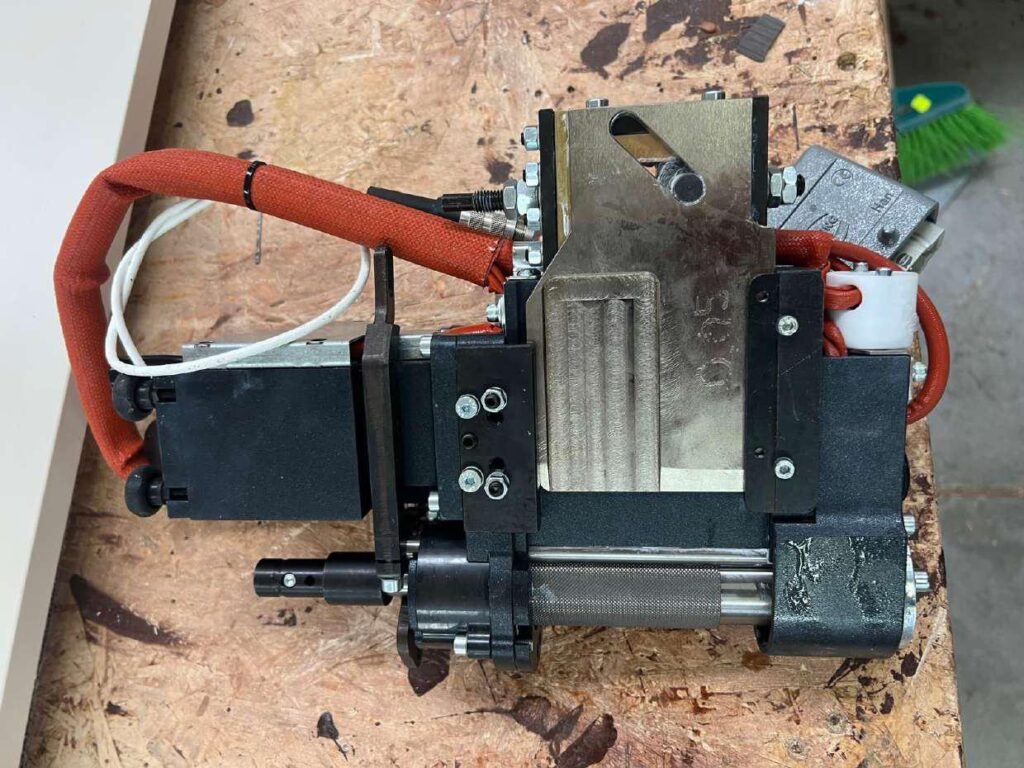

BIESSE SKIPPER 130
Scheda tecnica
• Controllo numerico su base PC
• Software BIESSE WORKS
• Campo utile di lavoro “X” (min – max): ca. 90 – 3.000 mm
• Campo utile di lavoro “Y” (min – max): ca. 70 – 1.300 mm
• Campo utile di lavoro “Z” (min – max): ca. 8 – 90 mm
• Sistema di rilevamento delle dimensioni X e Y del pannello
• Banco di carico a velo d’aria
• Nr. 2 Pinze per movimentazione pannello
• Cinghie di traslazione per scarico pannello
• Nr. 2 Teste a forare speculari (Inferiore e superiore) ognuna completa di:
– Nr. 17 (Superiori) + Nr. 17 (Inferiori) Mandrini indipendenti per forature verticali in direzione “X”
– Nr. 14 (Superiori) + Nr. 14 (Inferiori) Mandrini indipendenti per forature verticali in direzione “Y”
– Nr. 8 (Superiori) + Nr. 8 (Inferiori) Mandrini indipendenti per forature orizzontali in direzione “X”
– Nr. 2 (Superiori) + Nr. 2 (Inferiori) Mandrini indipendenti per forature orizzontali in direzione “Y”
• Nr. 1 Elettromandrino superiore 4,5 kW (6 HP) attacco ISO 30 – Rotazione dx e sx – Gestione tramite inverter
• Nr. 1 Elettromandrino inferiore 4,5 kW (6 HP) attacco ISO 30 – Rotazione dx e sx – Gestione tramite inverter
• Nr. 1 Gruppo lama circolare superiore – Diametro 160 mm 3,5 kW (4,7 HP) per tagli e canali in direzione “X” – Gestione tramite inverter
• Nr. 1 Gruppo lama circolare inferiore – Diametro 160 mm 3,5 kW (4,7 HP) per tagli e canali in direzione “X” – Gestione tramite inverter
• Nr. 2 Gruppi orizzontali a forare/fresare orientati in dir. “Y” positiva
• Copia di Dichiarazione originale di Conformità CE
• Tappeti elettronici di sicurezza frontali
• Griglie laterali di sicurezza
